Erbium-doped Fiber Amplifier
摻鉺光纖放大器(EDFA )是專用于光纖激光或光纖通信系統的光功率放大器產品系列，具有高增益和低噪聲的優 點，支持上位機軟件控制，體積小巧便于集成，可提供臺式或模塊式封裝。
特性
ü 寬工作波長范圍
ü 高增益系數高
ü 高動態范圍
應用
ü 光纖通信
ü 光纖傳感
ü 光纖激光器
|
參數指標 |
單位 |
最小值 |
典型值 |
****值 |
備注 |
|
|
波長范圍 |
nm |
1530 |
1550 |
1565 |
C-band |
|
|
預放大器 EDFA-PA |
輸入功率 |
dBm |
-45 |
-30 |
-25 |
|
|
輸出功率 |
dBm |
-10 |
|
10 |
|
|
|
增益系數 |
dB |
35 |
|
|
|
|
|
功率放大器 EDFA-BA |
輸入功率 |
dBm |
-6 |
|
3 |
|
|
輸出功率 |
dBm |
10 |
|
27 |
**** 27dBm；P 總=PASE+Psig |
|
|
噪聲指數 |
dB |
|
|
5.5 |
|
|
|
增益平坦度 |
dB |
|
3 |
|
|
|
|
偏振相關增益 |
dB |
|
|
0.5 |
|
|
|
偏振模色散 |
ps |
|
|
0.5 |
|
|
|
輸入/輸出端隔離度 |
dB |
40 |
|
|
|
|
|
工作溫度范圍 |
°C |
-20 |
|
+65 |
|
|
|
工作濕度范圍 |
% |
|
|
70 |
|
|
|
尾纖接頭類型 |
- |
FC/APC |
|
|||
|
尾纖類型 |
- |
SMF-28e 單模光纖 |
|
|||
|
供電方式 |
- |
DC 5V 或 AC 220V |
|
|||
|
尺寸 |
mm |
臺式 296(W)×260(D)×89(H) |
模塊 A : 90 × 70 × 15 |
|||
|
模塊 B：150 × 125 × 20 |
||||||
|
模塊 C：150 × 125 × 30 |
||||||
|
通信協議 |
- |
RS232 |
可選配功率監控和上位機軟件 |
|||
|
工作模式 |
|
ACC 自動電流控制/ APC 自動功率控制 |
|
|||

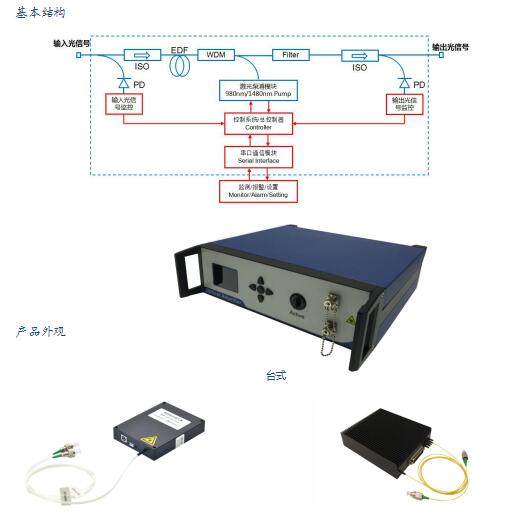

* EDFA 基本類型：
預放大器：Pre-Amplifier(PA)， 即前置放大器，用于-40 ~ -25 dBm 范圍內的微小光信號的放大，典型增益 35 dB； 功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm 范圍內的光信號的功率提升，****輸出功率可達 27 dBm模塊 A（90×70×15mm ） 模塊 B、C（150×125×20mm、150×125×30mm）；
訂購信息
|
EDFA-PA |
增益大小(dB) |
工作波長 |
濾波器帶寬 |
尾纖套管 直徑 |
尾纖 長度 |
連接頭 形式 |
封裝 形式 |
|
|
35\45 |
00= 無濾波器 |
N=無濾波器 |
9-0.9mm |
0=法蘭 |
0=None |
M=模塊 |
|
EDFA-BA |
輸出功率(dBm) |
C34=1550.12nm |
2-2mm |
1 =1m |
1=FC/APC |
B=臺式 |
|
|
（內置 ITU 波長濾 |
2 =2m |
2=FC/PC |
|||||
|
|
15\20\23\27 |
||||||
|
波器） |
