一、系統組成

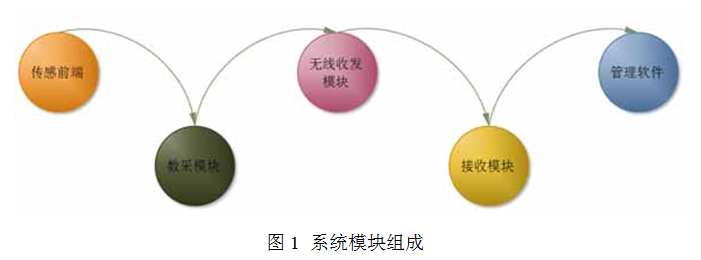

基于 MEMS 陣列的組裝式深部位移監測系統由前端傳感裝置、混合數據采模塊、智能無線模塊、數據接收模塊、數據接收管理軟件系統幾部分構成。

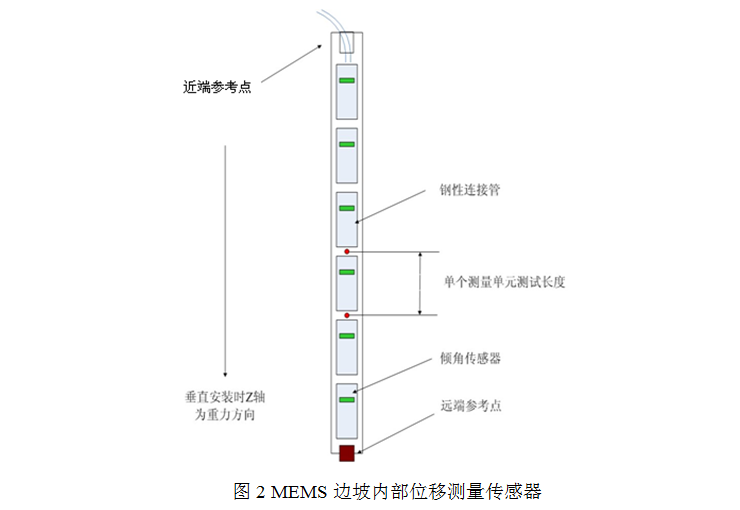

傳感前端：包括傾斜角度傳感器、角位移傳感器、位移變換裝置、數據線纜等幾個組成部分。
數采模塊：包括數據采集、太陽能供電；電源管理、綜合控制等幾個部分。
無線收發模塊：可以是 GSM/GPRS 無線模塊，或是自建射頻模塊。
接收模塊：GSM/GPRS 無線接收模塊。
管理軟件：集成數據接收處理、數據庫管理、項目管理的 B/S 或 C/S軟件系統。
其工作流程為：利用布設在監測現場的陣列 MEMS 形狀傳感器，傾角傳感、線位移傳感裝置，撲捉監測現場鉆孔內不同深度的傾斜、形狀及位移變化，通過設置于滑帶以下的固定參考點，計算出每個監測點的絕對位移量；傾角、位移傳感裝置輸出電子信號，連接至現場測站的數據采集控制模塊，采集控制模塊將各個監測點的數據匯總；采集控制模塊內部集成了電源管理、 功率控制等功能， 并借助無線網絡 （手機網絡或自建的射頻網絡）將數據實時無線發送至接收終端（監測中心） ；監測中心對監測數據即時處理，根據預設的預警規則發布預警信息，并通過互聯網進行數據發布，供相關技術、管理部門使用。

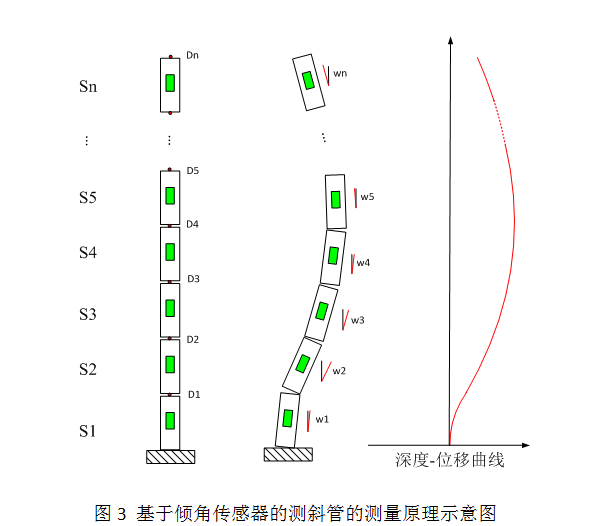

二、工作原理

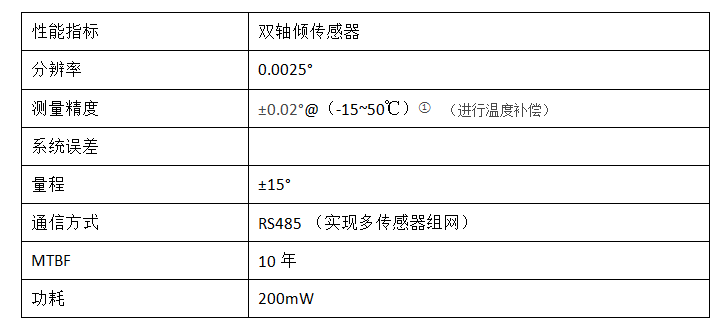

三、主要技術指標
