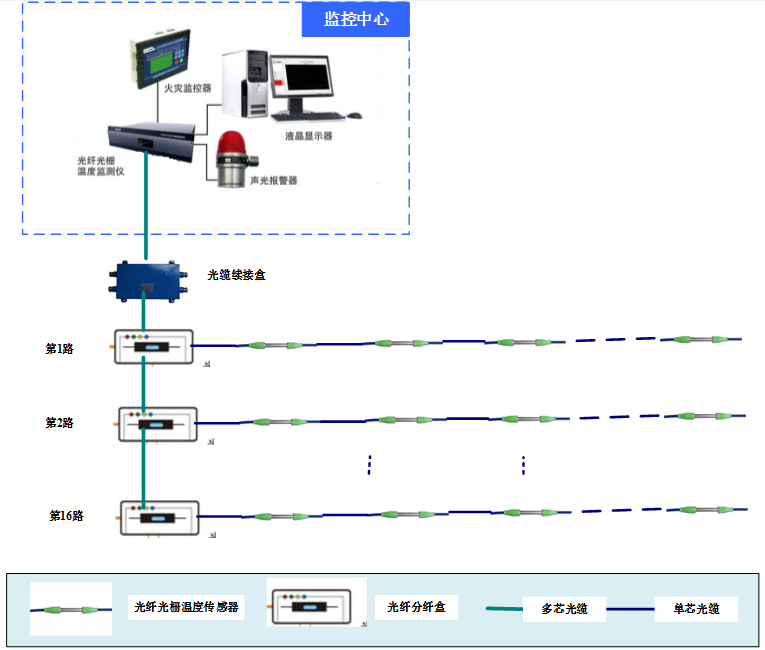

一、光纖光柵火災報警系統組成
光纖光柵感溫火災探測系統分為兩部分：1）數據采集及信號處理系統；2）監測及管理控制系統。第一部分主要由光纖光柵感溫火災探測器、光纖光柵感溫火災探測信號處理器組成；第二部分由監測計算機、局域網、管理計算機等組成，光纖光柵感溫火災探測器的核心部件是光纖Bragg光柵感溫探測頭。光纖光柵感溫火災探測信號處理器則由調制解調器、信號處理單元和報警顯示電路等組成。
二、系統指標及優勢
A、傳感器容量大，更大的覆蓋范圍。系統采用16通道光纖光柵解調儀，單通道最多能夠復用40個光纖光柵溫度傳感器，單個解調儀模塊的系統容量達到了640個。
A、傳感器容量大，更大的覆蓋范圍。系統采用16通道光纖光柵解調儀，單通道最多能夠復用40個光纖光柵溫度傳感器，單個解調儀模塊的系統容量達到了640個。
B、測量精度高，準確監測現場溫度。溫度測量范圍-20到200℃，溫度傳感器分辨率為0.1℃，測量精度達到了0.5℃。每一個光纖光柵溫度傳感都在恒溫水槽（溫度精度0.01℃）進行校準標定，通過校準數據對光纖光柵的溫度進行實時修正，確保了每一個溫度傳感器的測量精度。
C、響應速度快，快速感應外界溫度場變化。光纖光柵解調儀的采樣速率達到了40Hz；傳感器采用特殊材料封裝，溫度響應時間小于1s。
D、閾值報警和溫度變化趨勢報警相結合，及時、準確的對監測區域的火災情況進行預警。
三、主要設備技術參數
三、主要設備技術參數

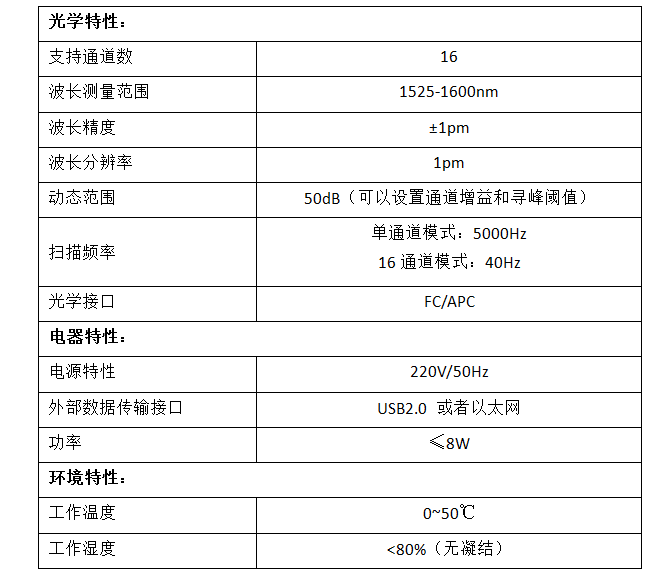

1、光纖光柵解調儀
OP-FBG-16型波長解調儀基于CCD陣列技術解調，是一個高精度、高速、多傳感器的測量系統，與基于F-P可調諧濾波器技術的解調儀相比，具有更穩定的性能，更精確的波長精度以及更高的動態測量范圍。對惡劣環境適應良好，由于整機沒有活動部件，因此特別適合在野外條件下做長期健康監測。

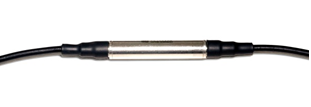

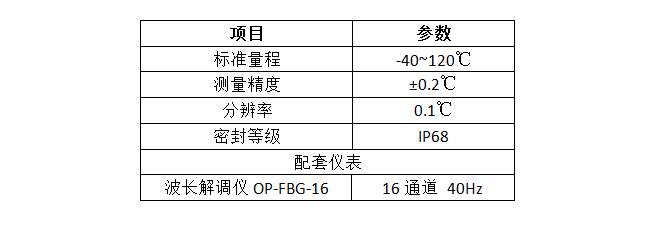

2、光纖光柵溫度傳感器
2、光纖光柵溫度傳感器
主要用于隧道火災報警，智能電網溫度監測，石油石化火災報警，土木工程結構溫度場測量。
�。�1）不銹鋼全封閉結構，堅固可靠
�。�2）鎧裝光纜出纖保證惡劣環境的適應性
�。�3）可多個傳感器串接組成傳感陣列
