一、系統簡介
基于光纖光柵低頻加速度傳感器，高速多通道光纖光柵解調儀，索力基頻提取算法，數據庫技術實現對橋梁索力數據實時、自動、連續采集、傳輸、存儲及分析。為橋梁的維修保養以及突發狀況的安全評估提供依據。
二、系統組成及功能

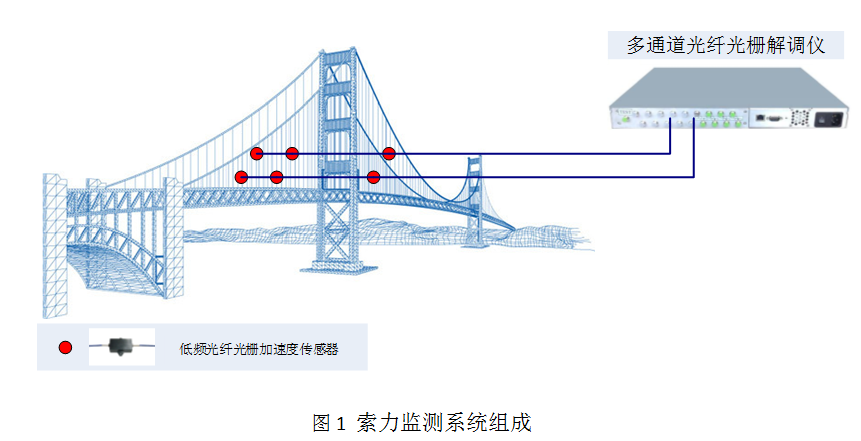

如圖1所示索力測量系統由光纖光柵低頻振動傳感器，高速光纖光柵解調儀以及數據分析軟件組成。光纖傳感器采用波分復用的方式進行組網，系統容量大，布線簡單，測量精度高，解決了當前橋梁索力測量只是選取部分吊桿進行測量的難題。
二、系統組成及功能
如圖1所示索力測量系統由光纖光柵低頻振動傳感器，高速光纖光柵解調儀以及數據分析軟件組成。光纖傳感器采用波分復用的方式進行組網，系統容量大，布線簡單，測量精度高，解決了當前橋梁索力測量只是選取部分吊桿進行測量的難題。

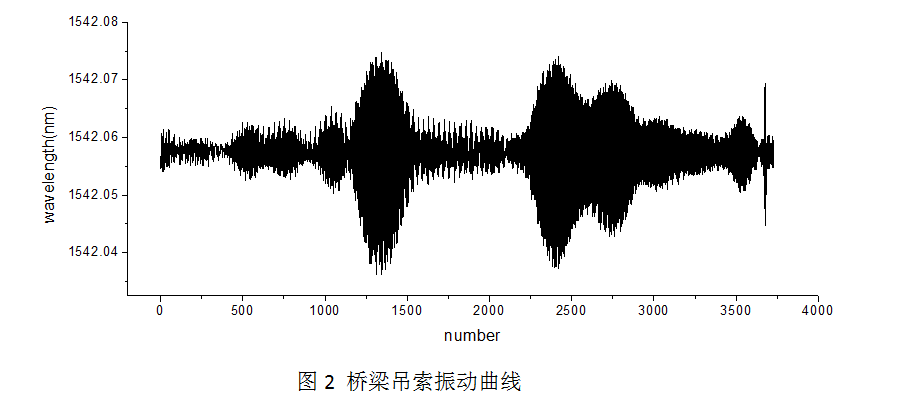

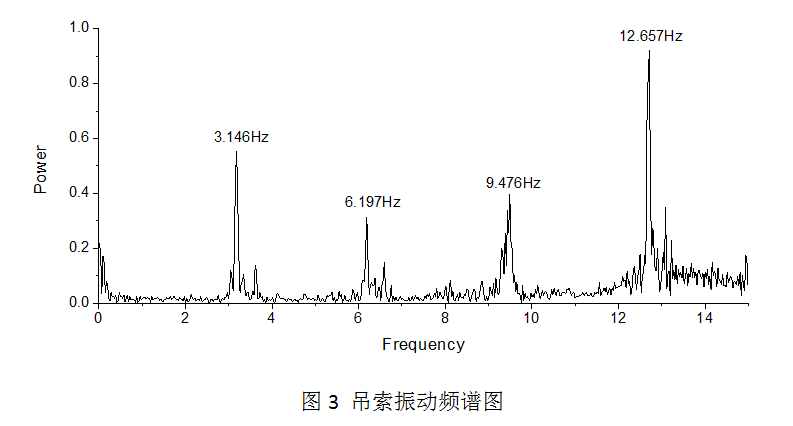

圖2是實際光纖光柵低頻振動傳感器測量到的索力振動信號，圖3對應的是吊桿的頻譜圖，從圖中可以明顯的看到吊桿的1階，2階，3階，4階頻率。
三、系統特點
（1）內置高靈敏光纖光柵振動傳感器，體積小巧，方便攜帶；
（2）傳感器采用波分復用方式組網，系統連接簡單；
（3） 傳感器本征無源，抗電磁干擾，抗雷擊，信號采用光纖進行傳輸，無需單獨供電；
（4）軟件提供自動和手動尋找索的振動基頻或頻差功能；
（5）信號傳輸距離可以達到5km。
